Editando Shapes

Para editar shapes será necessário adicionar a barra de edição, para isso clique com o botão direito do mouse sobre alguma barra de menu já adicionada, figura 1.

Figura 1

Depois de adicionar a barra de edição, clique Editor>Start Editing. Se todos os arquivos adicionados estiverem salvos no mesmo local clique em Start Editing na janela que surgirá, figura 2. Senão escolha o diretório que possui o (os) shape (s) que deseja editar, clique em OK e depois em Start Editing, figura 3.

Figura 2

Figura 3

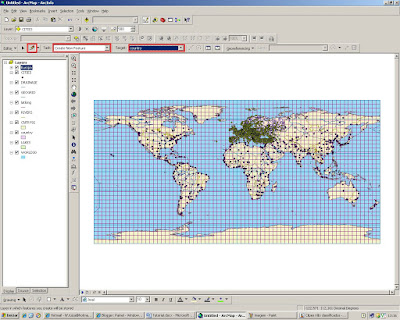

Na aba Task selecione Create New Feature para adicionar uma nova feição, na aba Target selecione o shape ao qual deseja editar. Agora basta clicar no ícone em forma de lápis e editar, figura 4. Quando se trata de um shape de ponto um clique é um novo ponto, shape de linha a cada dois cliques um novo segmento de reta, e shape de polígono a cada clique vai traçando o contorno do polígono como mostrado na figura 5. Para finalizar o desenho existem três maneiras: dar dois cliques com o botão esquerdo do mouse, clicar com o botão direito e selecionar Finish Sketch ou apertar a tecla F2 do teclado.

Figura 4

Figura 5

Esse foi um dos bem básicos, ainda existem muitas outras funções que o editor desempenha além de criar feições. Ele pode alterar, cortar, auto-completar e muitos outros.

Obrigada,

Maria Luiza G.S. - Téc. Geomática
