Buffer

Graças a minha amiga Verônica que me pediu um help eu aprendi mais uma função do ArcToolbox e irei compartilhar com vocês. A ferramenta Buffer serve mais ou menos como função estatística, ela cria polígonos em uma distância específica ao redor das feições selecionadas.

Por exemplo: Se você possui um shape de câmeras para videomonitoramento na orla de alguma praia e estas tem um alcance de 20 metros, com o buffer você pode visualizar se as câmeras alcançam todos os pontos desejados.

Abra o ArcToolbox. Selecione AnalysisTools>Proximity>Buffer.

• Em Input Features selecione o shape que deseja criar os polígonos ao redor.
• Em Output Features selecione o local onde deseja armazenar o novo arquivo de polígonos.
• Em Distance, na opção Linear Unit selecione a unidade de medidas e no campo em branco digite o valor desejado para o raio da circunferência do polígono que será criado.
• Clique Ok.

Quando o ArcGis voltar, da mesma forma do post Dissolve, irei postar mais imagens explicando melhor de forma ilustrativa. Obrigada.

Dissolve

Dissolve é uma função que permite deixar somente o contorno da feição, por exemplo, você possui 5 municípios e gostaria de obter somente o contorno desses 5 municípios. Eis a ferramenta dissolve. Ela "elimina" as linhas internas e deixa somente a borda formando um novo layer.

Abra o ArcToolBox. Vá em Data Management Tools>Generalization>Dissolve.

• Em Input Features selecione o shape que deseja modificar.
• Em Output Features selecione o local onde deseja armazenar o novo shape.
• Em Dissolve_Field(s)(optional) selecione o campo da tabela de atributos que seria a base para a modificação. Por exemplo: Possuo um shape que consta 7 municípios, porém 2 pertencem a região serrana, 3 pertencem a região litorânea e outros 2 a região metropolitana. Então na tabela de atributos seria o campo regiões que seria a base para minha modificação. Um shape com 7 divisas se tornaria um shape com 3 divisas com contorno nos municípios em questão.
• Clique Ok.

Esse foi um post bem corrido porque estou sem o ArcGis aqui na máquina. Posteriormente irei atualizar pra ficar mais ilustrado e melhor explicado.

Obrigada e até mais.

Feature to Point

A ferramenta Feature to Point possui a função de criar uma feição de pontos baseado em uma feição de polígono, linha ou multiponto importado no ArcMap. Os atributos da feição transformada são mantidos na nova feição de pontos.

Obs.: Os pontos são criados baseados nos centróides dos polígonos ou nos midpoints das linhas.

Para realizar a transformação abra ArcToolbox>Data Management Tools>Features>Feature to Point. Em Input Features selecione o arquivo ao qual deseja transformar; Em Output Features selecione o diretório onde irá salvar o novo shape de pontos e nomeie o arquivo; Clique OK.

Ateeh mais. Obrigada.

Transformando de SAD 69 para SIRGAS 2000

Esse post foi feito a pedidos da minha amiga Verônica que estava precisando para resolver essa situação no estágio dela, foi beeeem chatinho pra eu poder montar. Ele é um pouco complicado porque tem várias etapas mas eu espero que tenha explicado de uma maneira que fique fácil de entender.

Adicionar Pontos com Coordenadas Pré-estabelecidas.

Para adicionar pontos com coordenadas previamente estabelecidas, temos dois métodos.

01 - O primeiro é para adicionar poucos pontos, pois adiciona de 1 em 1.

Você tem que ligar o editor para um shape ponto e clicar no lápis para editar e apertar o F6. Ao fazer isso, irá aparecer um quadro para colocar a coordenada que você quer. (Figura 01)

Figura 01

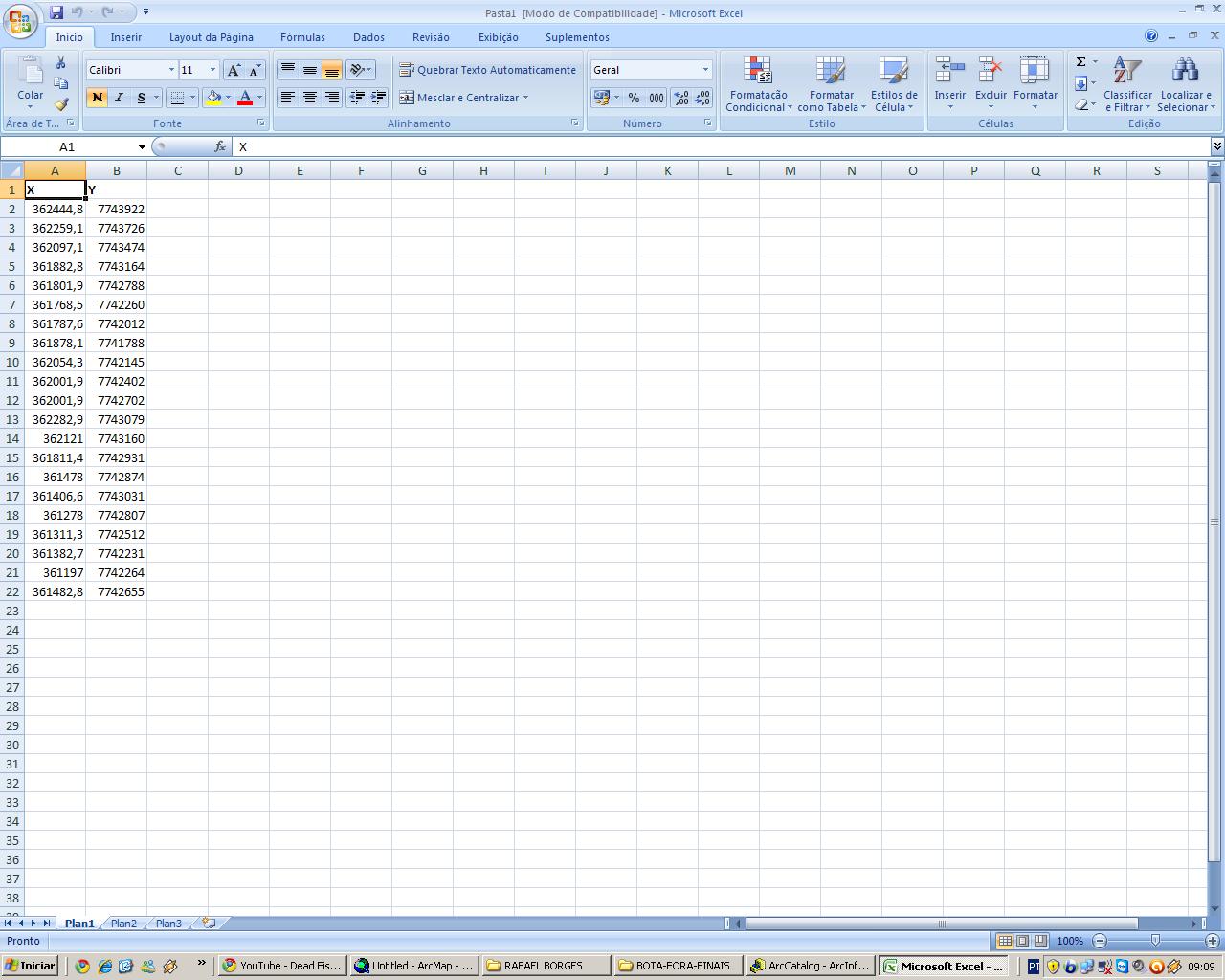

02 - Este é usado para adicionar uma grande quantidade de pontos. Você deve montar uma tabela. Uma coluna com as coordenadas do eixo X e outra coluna com as coordenadas do eixo Y OBS: No início da coluna deve vir um nome para poder orientá-lo nas próximas etapas (FIGURA 02). Em outras colunas poderão existir outros dados, mas os campos sempre devem vir separados por colunas, cada linha será relativa à um dado.

Figura 02

Agora você deve ir no menu Tools --> Ass x, y data... (Figura 03)

Figura 03

Vai abrir uma caixa de diálogo, ai é só você adicionar a tabela que criou e em seguida no campo X Field escolher a coluna (da tabela criada) relativa ao Campo X, e o mesmo em Y Field que é relativo a coluna do Campo Y e então adicionar a projeção que deseja que o shape tenha e dar ok.(Figura 04)

Figura 04

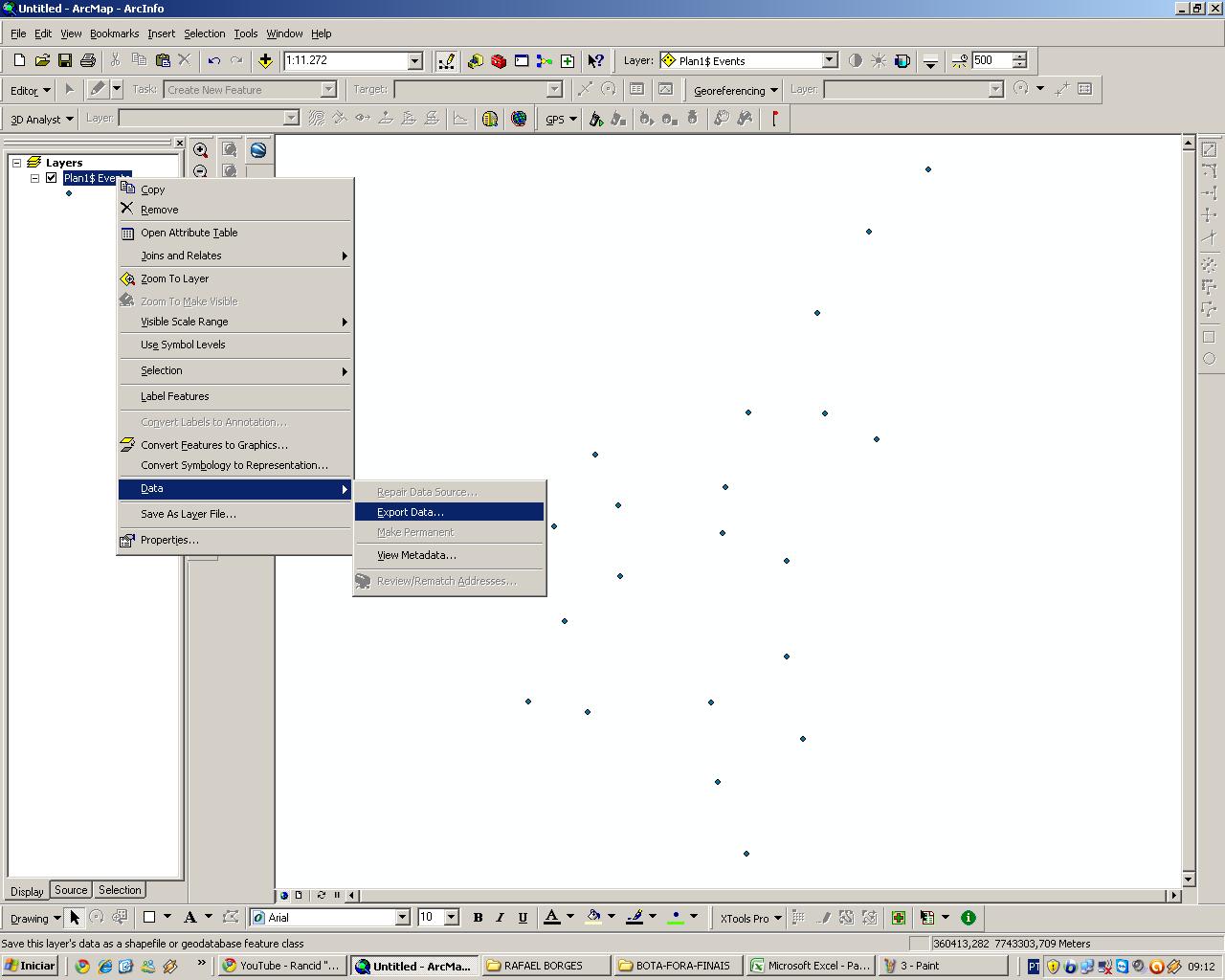

Ao dar ok, vão aparecer os pontos, porém não foi criado um shape, só uma máscara. Se quiser criar um shape com esses pontos deve clicar com o botão direito na mascara criada --> data --> export data. (Figura 05)

Figura 05

Na caixa de dialogo que será aberta, escolha onde irá salvar o shape que será criado e de OK. (Figura 06)

Figura 06

E pronto, está ai. Você criou um shape com pontos de coordenadas ja conhecidas.

Figura 07

Esta é outra ferramenta que uso com bastante frequência. Espero que tenha sido claro.

Rafael Borges
